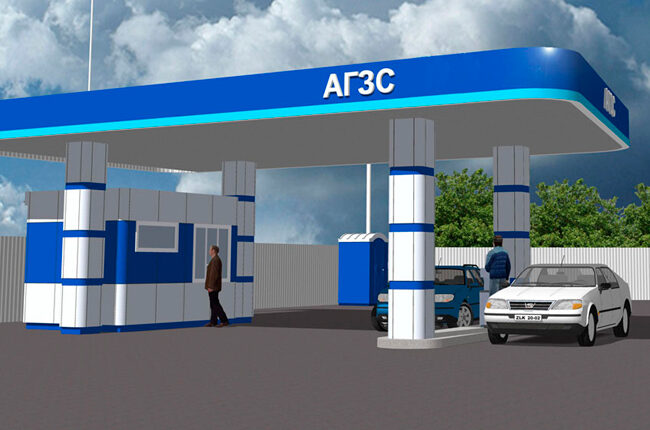

Модульная АГЗС — это сервисная станция, предназначенная для приема, хранения и выдачи сжиженного углеводородного газа (СУГ) или пропан-бутановых смесей (ПБА, СПБТ). Она поставляется как готовое заводское изделие «под ключ». На единой стальной раме размещено следующее оборудование:

Оборудование для СУГ

Наземные резервуары

Предлагаем резервуары для СУГ одностенного или двустенного исполнения с объемом от 5 до 20 м3.

Газораздаточные колонки

Заправка авто и бытовых баллонов пропаном производится с помощью газораздаточной колонки. Она может быть однорукавной или двурукавной. Для увеличения пропускной способности и сокращения времени заправки при большом потоке автомобилей используется двурукавная ГРК.

Варианты колонок для газа

На рынке представлено множество моделей колонок от отечественных и зарубежных производителей — Топаз, Шельф, Технопроект, Ливенка, Tatsuno Rus, Adast, FAS и др. В поисках более доступных цен, некоторые производители используют колонки Технопроект — цена газового модуля с такой колонкой составит около 200 — 300 тыс. руб. Важно помнить, что колонки Технопроект не включены в государственный реестр средств измерения. Поэтому, их продажа и использование для газа незаконна.

Насосный Агрегат

Устройство для слива СУГ и для поставки газа потребителям из автоцистерны газовоза. В случае необходимости данный агрегат предоставляет возможность закачки газа в резервуар модуля без сливного насоса. В базовой комплектации установлен американский насос Corken FD-150. Однако по желанию Заказчика можно установить насосный агрегат отечественного или китайского производства, что снизит стоимость заправки газом.

Механический или электронный уровнемер

Механические уровнемеры показывают только уровень газа в резервуаре, в то время как электронный уровнемер ведет учет уровня, массы и объема газа и позволяет автоматизировать работу газозаправочной станции.

Силовой шкаф

Шкаф питания — это дополнительная опция, устанавливаемая по желанию заказчика.

Панель управления и автоматизации

Модуль АГК может быть оснащен панелью управления и автоматизации.

Охрана Резервуара От Огня И Тепла

Для повышения безопасности резервуара мы предлагаем дополнительную тепло- и огнезащиту. Для расширения прокачки газозаправочной станции мы предоставляем и внешние фланцы. Также мы предоставляем тензодатчики веса принимаемого газа, а также датчики-газоанализаторы довзрывоопасных концентраций газа и систему электромагнитных клапанов «СЕНС», предоставляющую автоматическое перекрытие газовых магистралей в случае аварийных ситуаций.

Обнаружение Пожара в Ранних Стадиях

С целью выявления возгораний в начальных стадиях были разработаны чувствительные датчики-извещатели пламени. Их высокая чувствительность позволит обнаружить пожар еще до того, как будут активированы дымовые и тепловые извещатели.

Системы Безопасности

Особое внимание было уделено системе оповещения «Авария», устройству заземления автоцистерны (УЗА) и устройству плавного пуска насоса (УППН).

Мобильная АГЗС с одинаковой конструкцией

Модульная конструкция дает экономию времени при погрузочно-разгрузочных работах, перемещении станции на установочную площадку и при вводе в эксплуатацию. Наши габаритные размеры газовых модулей позволяют минимизировать транспортные расходы. Доставка готового модуля осуществляется стандартной еврофурой.

Модульные АГЗС — преимущества

Мини газовые заправки часто используются как бизнес для продажи пропан-бутана, а иногда и редко как топливозаправочный пункт для автопарка предприятия. Модульная АГЗС предлагает значительные преимущества: стоимость открытия газостанции гораздо ниже, чем при постройке стационарной заправки.

Заводская готовность

Модульная АГЗС предоставляется в полностью заводском варианте, оформленная в единую схему. Такое решение облегчает перевозку и монтаж, позволяя получить заметно уменьшенные затраты и время.

Рост цен на топливо

С регулярным повышением цен на бензин и дизельное топливо, количество авто, работающих на газу, в году увеличивается. На данный момент рынок недостаточно предоставляет газовых заправочных станций.

Установка Газового Модуля на существующую АЗС

Для повышения рентабельности розничной продажи бензина и дизельного топлива можно установить газовый модуль на уже существующие АЗС. Для законной установки потребуется проект, а также придерживаться требований пожарной безопасности, оформленных в СП 156.13130.2014 «Станции автомобильные заправочные. Требования пожарной безопасности».

Установка модуля AGS

Модуль AGS должен быть установлен на открытом основании в соответствии с проектом установки устройства AGS на объекте. На месте установки модуля AGS необходимо обеспечить:

  1. Фундамент или ровную бетонную площадку, исключающую деформацию модульной рамы AGS;

  2. Устройство молниезащиты;

  3. Зоны обслуживания;

  4. Электроснабжение насоса, колонны и другого оборудования переменным током 380 В и частотой 50 Гц и мощностью 5,5 кВт.

Необходимое оборудование для АГЗС

Работа и безопасность

  • Свет: рабочий и аварийный
  • Грузоподъемные устройства для монтажа-демонтажа

Монтаж

  • Инертный газ для продувки резервуаров и трубопроводов обвязки
  • Уклон резервуара от 2 до 3% от промилле

Операторная

  • Распределительная сеть с выключателями и счетчиком активной энергии
  • Шкаф электрооборудования, автоматики, защиты и КИП для эксплуатации АГЗС

Установка оборудования на АЗС

Монтаж оборудования на АЗС должен производиться в соответствии с требованиями ГОСТ 24444−87, СНиП 3.05.05–84 «Технические средства и технологические трубопроводы», ВСН 332−74 «Инструкция по монтажу электрооборудования, силовых и осветительных сетей во взрывоопасных зонах», СНиП 3.05.06–85 «Электротехнические устройства»; Информация о классе взрывоопасной зоны, категории и классе взрывоопасной смеси, определяемая по согласованию с ОНТП 24–86 и ПУЭ, должна быть вывешена на АЗС в виде табличек размером 200×200 мм.

Документация для АГЗС

  1. Свидетельство о соответствии требованиям промышленной безопасности для мобильной АГЗС;

  2. Аттестат соответствия ГОСТР для мобильной АГЗС;

  3. Аттестат Таможенного союза и паспорт на сосуд под давлением (резервуар);

  4. Паспорта и свидетельства на каждую деталь.

Документация по модулю AGCS

Данный документ предназначен для предоставления информации о модуле AGCS и дает полное представление о его возможностях и функциях.
