АГЗС состав и устройство

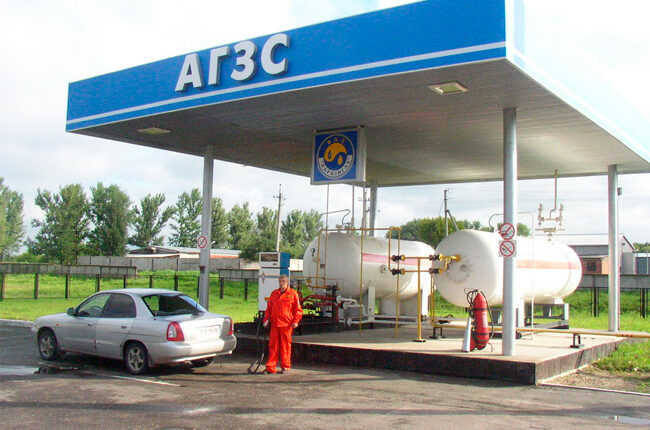

Состав и устройство АЗС определяются стандартами «Требования пожарной безопасности автозаправочных станций» (СП 156.13130.2014). В состав АЗС входят резервуары для сжиженного газа, насосная система с соответствующими трубопроводами, топливораздаточные колонки, системы аварийной безопасности и управления.

Категоризация системы АЗС

Система АЗС подразделяется на четыре категории по следующим признакам:

1. Расположение, т. е. в черте города или за его пределами;

2. Конструкция резервуаров — наземные или подземные;

3. Конструкция резервуаров — двустенные или одностенные;

4. Количество насосных агрегатов для подачи и слива газа из газовоза. Соответственно устанавливается стоимость заправки газом. Дополнительно учитываются резервуары для сжиженного углеводородного газа (СУГ).

Танки АГЗС: Одностенные или двустенные?

Резервуары СУГ, используемые при строительстве АГЗС, могут быть одностенными или двустенными. Все зависит от требований архитектуры. Существуют наземные и подземные варианты. Применение двустенных емкостей позволяет существенно сократить расстояния между АГЗС и другими объектами, не связанными с ней. Согласно правилам, к ним относятся следующие:

Индустриальные и складские площадки

1. Производственные и складские помещения,

2. Места скопления людей,

3. Лесные массивы,

4. Дороги,

5. Автостоянки,

6. Гаражные коллективы,

7. Железные дороги,

8. Очистные и канализационные сооружения и насосные станции,

9. Сооружения и здания с уровнями пожарной опасности от Ф1 до Ф4,

10. Наружные установки категорий AN, BN, GN.

Опасные и радиоактивные сооружения

К ним относятся сооружения с радиоактивными и опасными веществами I и II классов опасности по ГОСТ 12.1.007, линии электропередачи, электрические подстанции (в т. ч. трансформаторные), склады (кроме зданий) древесины, торфа, горючих волокон, сена, соломы, торфяные залежи под открытым небом. Требования пожарной безопасности, изложенные в СП 156.13130.2014, строго соблюдаются на многотопливных автозаправочных станциях (МТАЗС), где для двух и более видов топлива на одном объекте обязательно наличие двустенных резервуаров для СУГ.

Насосная установка

На АГЗС, помимо насоса, предназначенного для подачи СУГ в газораспределительную колонку, устанавливается насос для перекачки газа из газовоза в хранилище.

Газораспределительные колонки

Существует два типа газораздаточных колонок: те, которые работают с возвратом паровой фазы в технологическую систему, и те, которые работают только на жидкой фазе. Колонки, в которых в качестве измерительного устройства используется возврат паровой фазы, оснащаются поршневым уровнемером, что делает их более точными.

Устройства безопасности

Состав охранных систем ЧОП состоит из нескольких компонентов:

1. Электронные измерители уровня

2. Электромагнитные клапаны

3. Датчики для контроля межконтейнерного пространства

4. Газоанализаторы

5. Детекторы пламени

6. Визуальные и звуковые сигнализаторы

7. Заземление резервуаров.

Назначение электронного уровнемера — ограничение наполнения резервуаров до 85% от геометрической вместимости, как указано в п. 8.35 СП 156.13130.2014.

Строительство АЗС

На автозаправочных станциях необходимо установить оборудование, позволяющее прервать процесс подачи сжиженного газа в резервуары. Для этого используются электромагнитные клапаны, которые, получив сигнал с пульта управления, перекрывают трубопроводы и прекращают заправку.

Контроль давления в сосудах

Использование электроконтактных манометров является наиболее предпочтительным методом контроля межстенного пространства в емкостях. Эти манометры имеют верхнюю и нижнюю уставки для передачи сигналов при слишком высоком или слишком низком давлении в системе. Это позволяет повысить точность измерений по сравнению с датчиками давления и дает возможность визуально определить давление.

Газоанализаторы: Необходимость обеспечения безопасности

Газоанализаторы играют важную роль в обеспечении безопасности на АЗС, поскольку измеряют и выводят на дисплей сигналы о превышении предельно допустимой концентрации паров газа. Использование устройств заземления автоцистерн также является важной частью протокола безопасности на АЗС, поскольку при прохождении пропан-бутана через сливные шланги автоцистерны может возникнуть статическое электричество, если они не заземлены должным образом. В соответствии с СП 156.13130 использование таких заземляющих устройств является обязательным.

Щит автоматизации

Щит автоматики, входящий в состав АЗС, представляет собой устройство, агрегирующее данные со всех датчиков и машин, установленных на станции, и работающее в автоматическом режиме. Щит анализирует информацию, полученную от противоаварийных защитных механизмов, и выполняет следующее:

1. Показывает количество СУГ, хранящегося в резервуарах;

2. Управление исполнительными механизмами.

• Сигнализация включения защиты

• Световая сигнализация для режимов работы

• Акустическое оповещение в аварийных сценариях
